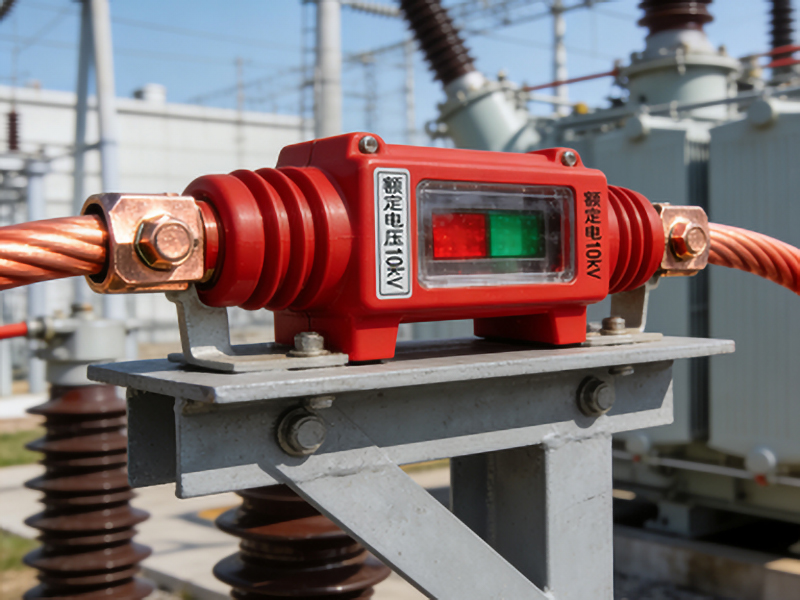

故障指示器跳线概述

故障指示器跳线是配电网络自动化中一个关键的技术点。它主要用于设定设备的工作模式、通信参数和故障检测逻辑。正确配置跳线对于确保设备正常运行、提高供电可靠性至关重要。

跳线通常采用拨码开关形式，每个拨位对应不同的配置选项。常见的跳线配置包括通信接口选择、地址编码、功能模式切换等。例如，某些型号的故障指示器通过跳线选择使用Modbus还是IEC 60870-5-101通信协议，或设定设备的逻辑地址。

跳线配置前的准备

1. 技术文档：查阅设备手册，确认跳线配置的具体含义和操作步骤。
2. 环境要求：确保在干燥、无尘、无强电磁干扰的环境下操作。
3. 安全措施：断开设备电源，使用万用表确认无残余电压。

跳线配置步骤

通用步骤

1. 识别跳线位置：找到设备上的跳线设置区，通常在设备顶部或侧面。
2. 查阅手册：根据设备型号查找对应的跳线配置说明。
3. 记录当前设置：拍照或记录当前跳线位置，避免配置错误。

具体配置示例

通信接口选择

假设设备提供两种通信接口：RS-232和RS-485。跳线配置如下：

| 跳线位置 | 默认状态 | 说明 |
|———|———|—–|
| JP1-1 | ON | 选择RS-23
